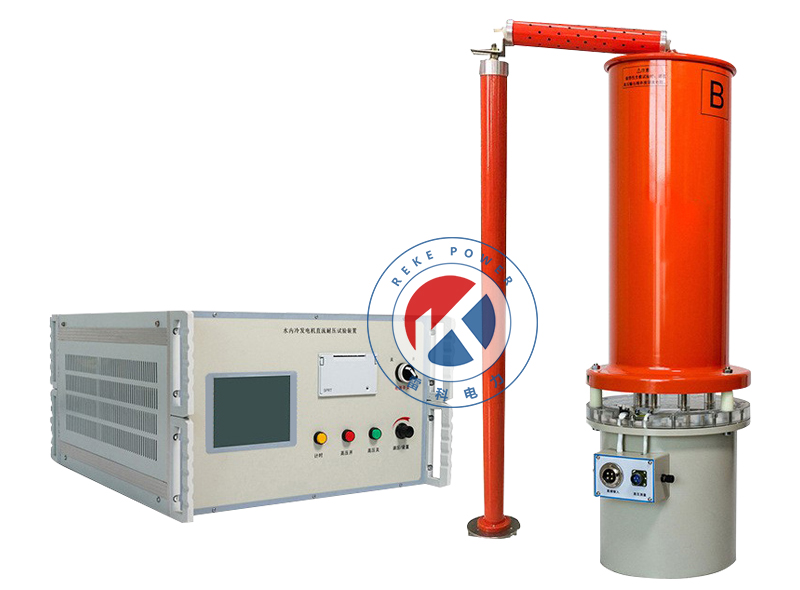

REKE60kV/200mA水內冷發電機直流高壓試驗裝置

產品簡介
REKE60kV/200mA水內冷發電機耐電壓測試儀的直流耐壓試驗和直流泄漏電流試驗無外在吹水或通水兩種條件下進行。各自的優缺點比較如下：

吹水情況下做試驗
優點：可用一般直流高壓試驗器進行試驗，設備輕便、操作簡單、讀數準確且不受水質情況的影響。
缺點：由于發電機機組的結構所致，其底部積水很難吹干。因此十分耗時，吹水時間甚至長達一周以上。延長了大修停機時間。如果吹水不徹底，不僅會帶來測量誤差，且萬一試驗時引起線圈內拉弧，就有損壞繞組的危險。

通水情況下做試驗
優點：不用吹水設備，省去了吹水的時間。
缺點：目前采用交流試變（或諧振變）與硅堆、電容組合，并且要另加裝置對匯水管等進行極化補償。設備笨重、分散，接線復雜。試驗結果受水質影響，微安表波動大、讀數較困難。

綜合上述情況，要同時克服兩方面的缺點，就須解決在通水情況下，采用成套專用設備在輕便、簡單、準確的前提下進行試驗。我公司根據“低壓屏蔽法”原理研制開發的“水內冷發電機專用泄漏電流測試儀”基本滿足了這一要求，其主要特點是：

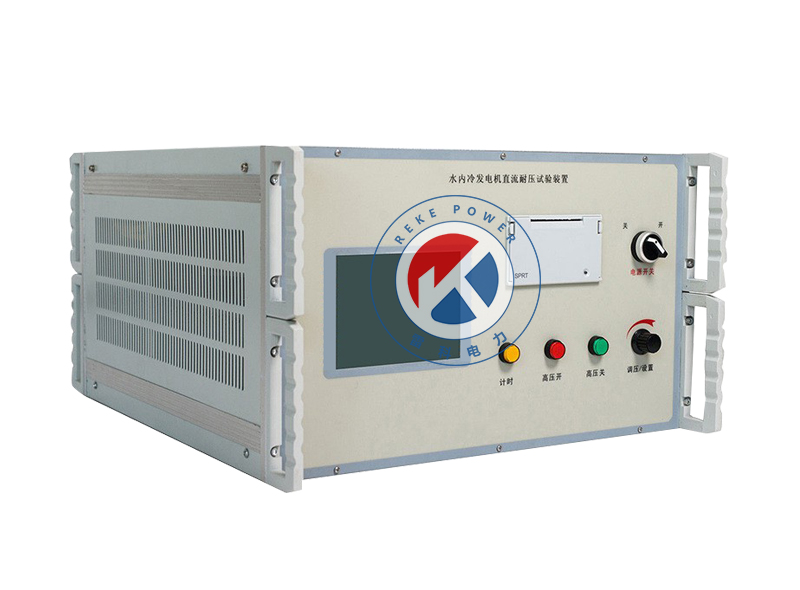

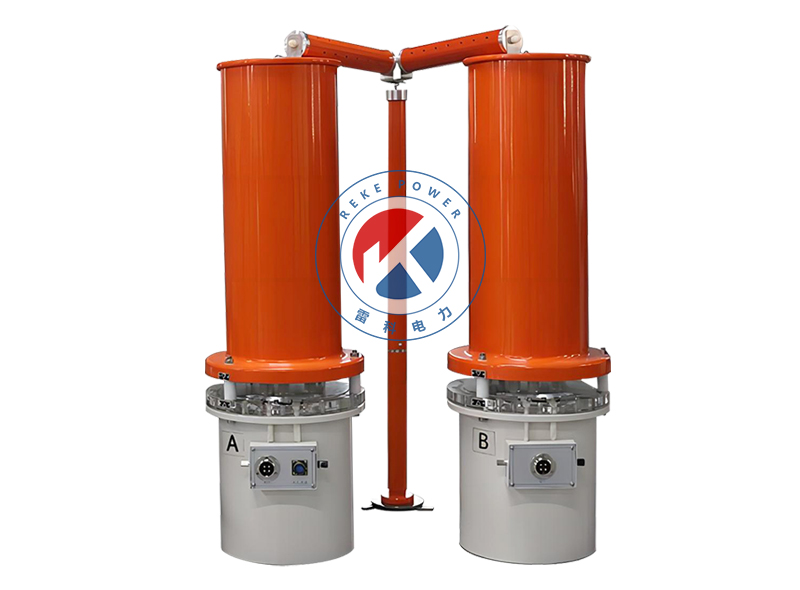

1.整套裝置僅由控制箱及倍壓兩部分組成，接線十分簡單。
2.采用電子控制與調諧，操作方便、舒適；電壓、電流等均在面板表計上直接讀數且無需換算。
3. 一分鐘定時及提示功能，按試驗規程要求設定。
4.完善的過壓過流保護功能，同時外附氧化鋅過壓保護裝置。

產品特點
該水內冷發電機專用泄漏電流測試儀試驗裝置，系我公司根據“低壓屏蔽”原理，在前一代產品的基礎上研制開發的新一代液晶屏顯、智能化的專用試驗儀器。

其采用大功率直流高壓發生器，替代了傳統的試驗變壓器、高壓硅堆、穩壓電容、整流電容及電感、直流高壓分壓器、調壓器、mA表、μA表以及極化電勢補償裝置等一系列單部件組合試驗工具，將其全部整合于一個高壓（發生）單元和一臺控制箱內，減少了成套試驗裝置的單部件數量，降低了試驗設備的重量，減輕了試驗人員的工作強度，簡化了試驗接線，使試驗更加便捷、高效、可靠。

同時，具有電子調壓、自動極化補償以及豐富的保護功能，使試驗操作更簡易、安全；中頻倍壓的采用，使得試驗電壓更合適，試驗數據更準確、穩定，結果更可靠。

1.采用中頻倍壓回路，應用PWM脈寬調制技術和大功率IGBT器件，并根據電磁兼容性理論，采用特殊屏蔽、隔離和接地措施，使儀器實現了高品質、便攜式，并能承受額定電壓放電而不損壞。

2.采用電壓大反饋，使電壓穩定度大大提高。同時提高了逆變頻率，降低了儀器和倍壓筒的體積和重量。更便于攜帶。
