Reke-20AM 安全帽沖擊試驗機操作方式

1. 檢查接線：確認電纜和網線可靠連接。
2. 打開電源：觸摸屏上電啟動。
3. 雙擊桌面測試軟件圖標，登陸測試系統，如下圖：
默認用戶名“000000”，無密碼登錄。如配合本公司管理系統軟件請輸入正確的用戶名和密碼，并確認已經接入互聯網。
4.自動調距：通過釋放機構控制可自動調整沖擊高度至1000±1mm，在自動調整過程中如需停止調整，可再次按下調整按鈕。（可手動調整）
5.頭模選擇：根據安全帽佩戴高度選擇適合的1#/2#頭模安裝。
6.試樣安裝：將（經過預處理的）試樣安裝到頭模上面，將帽箍長度調節到適宜位置，松緊適度。關好防護門。
7.鎖定確認：確認“鎖定”按鈕處于鎖定位置。（“鎖定”功能是為了屏蔽釋放功能，防止誤釋放動作）
8.選擇重錘：根據試驗需求選擇沖擊錘或穿刺錘，安裝到釋放機構。
9.選擇試驗項目：從測試軟件菜單欄選擇“沖擊試驗”或“穿刺試驗”打開相應測試界面。

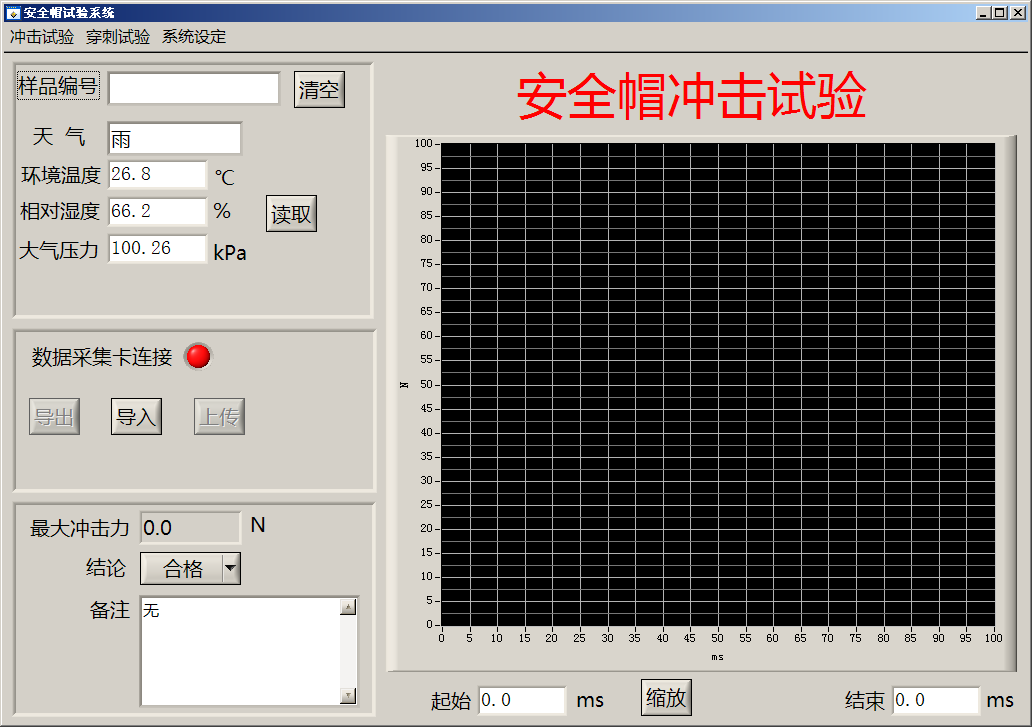

沖擊試驗界面

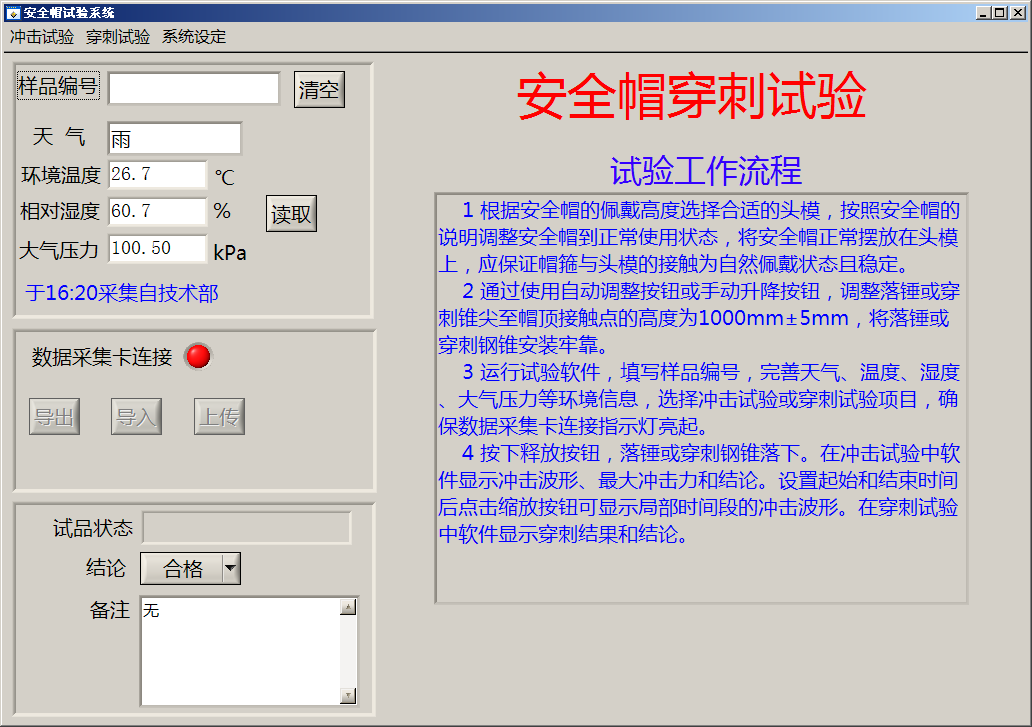

穿刺試驗界面


10.信息錄入：包括試樣編號、天氣、環境溫度、相對濕度、大氣壓力等信息可手動錄入，配合管理系統時點擊按鈕可自動通過網絡獲取環境數據。
11.試驗前務必確認指示紅燈亮起，否則無法采集數據完成測試。
12.開始試驗：準備就緒后，將懸臂控制箱上的“鎖定”按鈕置于解鎖狀態，按下“釋放”按鈕，重錘釋放。
13.測試系統自動采集數據，沖擊試驗記錄沖擊波形，根據較大沖擊力得出結論；穿刺試驗顯示試品是否刺穿狀態，結合試樣外觀檢查結果（可填入備注欄）得出最終結論，檢查依據見表1。
14.導出數據：試驗完成后將試驗結果及沖擊曲線導出到Excel中。存儲路徑可在系統設定頁面進行設置，默認路徑：d:\安全帽試驗記錄。
15.導入數據：將Excel中的沖擊曲線導入到試驗軟件中查看。
16.上傳數據：配合管理系統可通過網絡將試驗結果上傳至云平臺。



表1
